Стойка для углеродного ровинга (CFRP)

Требования к стойке CFRP

Конфигурация узла

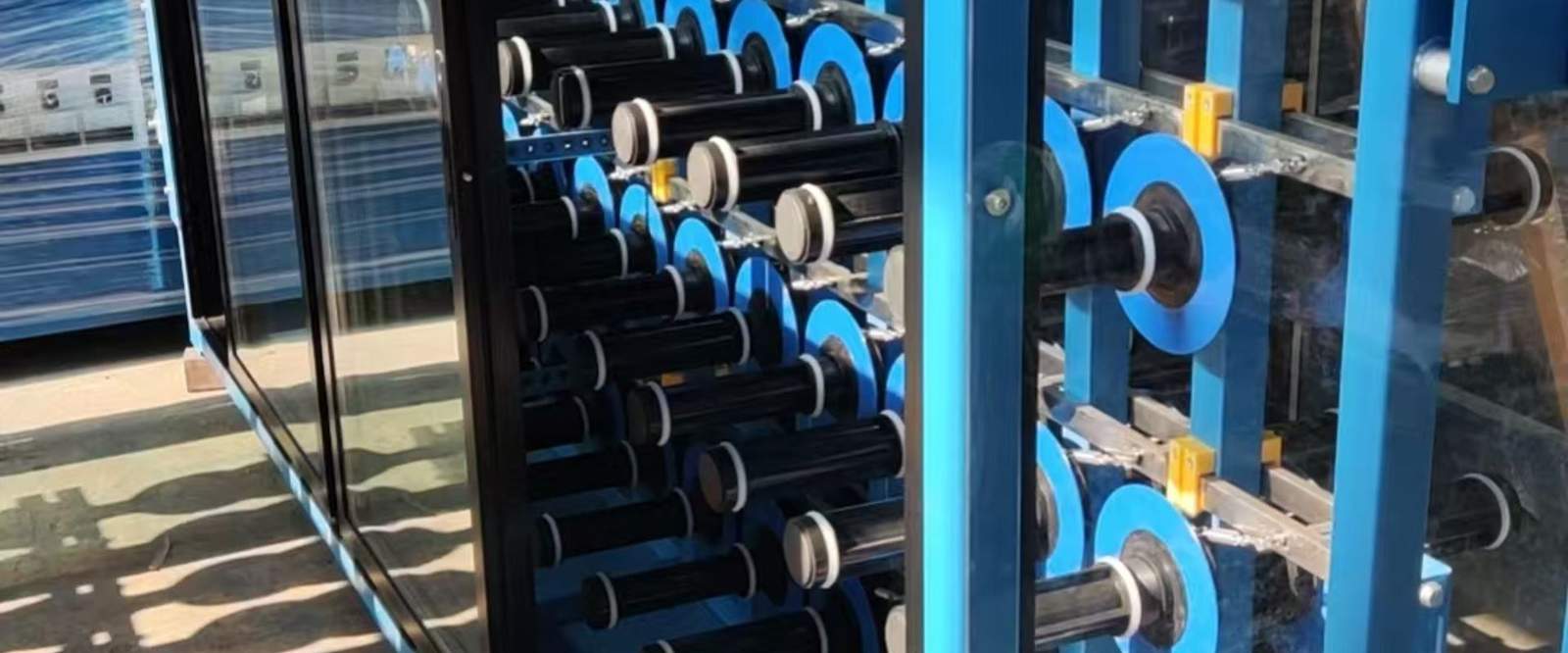

Стойка для углеродного ровинга включает позиции под шпули PAN- или pitch-ровинга, систему направляющих без острых кромок, крестовину с бережной геометрией и связь с автоматикой для остановки линии при обрыве нити. Число позиций зависит от модульной конструкции профиля: от компактных стержней до несущих балок.

Для гибридных пакетов (углерод + стекло) возможна комбинированная схема: отдельные секции стойки под разные типы волокна с общей крестовиной.

Совместимость с линиями

CFRP-линия дополнительно комплектуется эпоксидной системой подачи, формой с износостойким покрытием и летающей пилой с пылеудалением.

Отличие от стандартной стойки GFRP

Стойка для стеклянного ровинга рассчитана на массовое производство GFRP. Для углерода критичны: меньший допуск на загрязнение, более точное натяжение, защита от пыли углерода при резке и постобработке. Смешивать зоны GFRP и CFRP на одной линии без разделения не рекомендуется.

Подбор и расчёт

Укажите сечение, тип углеродного ровинга, систему связующего (эпоксид / PU) и целевую скорость — онлайн-подбор предложит серию линии и список узлов. Для точного КП приложите чертёж на странице запроса.

Сравнение со стойкой для стекла

Стойка для углеродного ровинга отличается от стандартной стойки для стекла прежде всего конструкцией направляющих. Углеродное волокно абразивное и хрупкое, поэтому ролики выполняются из керамики, оксидной керамики или закаленной стали с твёрдым покрытием. Острые кромки и простые стальные ролики недопустимы — они повреждают волокно и снижают прочность профиля.

Материал каркаса для CFRP-стойки выбирают с учётом чистоты зоны. Вместо порошковой окраски применяют нержавеющую сталь или ESD-покрытия, которые не образуют пыли и обеспечивают отвод статического электричества. Все металлические части соединены в общий контур заземления. Для стеклянного ровинга такие требования менее жёсткие — достаточно стандартной стальной конструкции.

Для опытных партий CFRP можно использовать обычную стойку GFRP с заменой направляющих роликов на керамические и добавлением ESD-заземления. Однако для серийного производства такое решение неэффективно: заправка занимает больше времени, повышается риск повреждения волокна, а чистота зоны сложнее контролировать.

Проектирование зоны CFRP

Зона работы с углеродным волокном требует повышенной чистоты. Пыль стекловолокна и углеродная пыль не должны попадать друг в друга, поэтому CFRP-линию желательно размещать отдельно от GFRP или использовать физические перегородки. Вентиляция зоны должна быть вытяжной с фильтрацией, чтобы убрать лёгкие частицы углерода из воздуха. Дополнительно устанавливают магнитные коврики и средства уборки, специфичные для CFRP.

Система заземления — критически важный элемент. Углеродное волокно проводит электричество, и при размотке накапливается статический заряд. Каркас стойки, направляющие, крестовина и ванна импрегнации должны быть соединены в единый заземляющий контур с сопротивлением не более 1 МОм. Пол в зоне укладывают антистатическим покрытием, операторы используют заземляющие браслеты при заправке.

Для требовательных рецептур добавляют контроль температуры и влажности. Углеродный ровинг впитывает влагу из воздуха, что ухудшает сцепление с эпоксидной смолой. Поддержание относительной влажности 40–60 % и температуры 20–25 °C снижает риск дефектов. В некоторых случаях устанавливают сухие шкафы для хранения шпулей непосредственно у линии.

Персонал зоны CFRP проходит дополнительное обучение. Операторы должны понимать, почему нельзя смешивать волокна, как правильно заправлять углерод без повреждения, и как работать с ESD-защитой. Процедуры смены рецептур и уборки отличаются от GFRP-линии.

Типовые конфигурации

Для малых сечений — стержней диаметром 6–12 мм — достаточно 4–16 позиций углеродного ровинга. Расход волокна небольшой, поэтому применяют компактную одноярусную или двухъярусную стойку. Важно точное натяжение каждой нити, так как в тонком профиле даже небольшой перекос виден на качестве поверхности. Скорость тяги обычно 0,3–0,8 м/мин.

Для средних сечений — пластин, уголков, небольших швеллеров — используют 16–48 позиций. Здесь уже применяют многоярусную компоновку и электромагнитные тормоза с индивидуальной регулировкой. Профили комбинируют углеродный ровинг с стекломатом для снижения стоимости, при этом углеродные нити размещают в зонах максимальных напряжений.

Для крупных сечений — балок, несущих профилей, элементов инфраструктуры — требуется 48–120+ позиций. Такие стойки имеют 3–4 яруса, усиленный каркас и систему промежуточных направляющих роликов. Дополнительно комплектуют дозатор смолы с точностью ±1 %, подогрев формы с равномерным распределением температуры и летающую пилу с аспирацией углеродной пыли. Подбор начинается с онлайн-калькулятора или запроса КП с чертежом профиля.

Эксплуатация и типичные ошибки

Правильная эксплуатация стойки CFRP начинается с хранения шпулей. Углеродный ровинг впитывает влагу, поэтому катушки держат в заводской упаковке до заправки и не оставляют открытыми дольше смены. Перед установкой проверяют целостность намотки — смещённые слои при размотке приводят к перетиранию волокна.

Типичная ошибка — использование стандартных стальных роликов от GFRP-линии. Они быстро образуют бороздки, в которые застревает углерод, и повреждают волокно. Вторая ошибка — отсутствие заземления. Статический разряд может повредить чувствительную электронику автоматики и создать пожароопасную ситуацию в зоне пыли.

Третья ошибка — смешение зон GFRP и CFRP без разделения. Стеклянная пыль попадает на углерод, снижает сцепление со смолой и вызывает дефекты поверхности. Даже при работе на одной площадке рекомендуется физическое разделение участков и раздельный инструмент для резки. Соблюдение этих правил позволяет получить стабильное качество CFRP-профиля и снизить брак на этапе запуска линии.

Регламент обслуживания CFRP-стойки

Обслуживание стойки для углеродного ровинга жёстче, чем у GFRP. Керамические ролики проверяют еженедельно на сколы и трещины — повреждённая направляющая мгновенно портит углеродное волокно. Контур заземления замеряют раз в месяц мультиметром с контролем сопротивления. Шпули с истекшим сроком хранения или видимыми признаками влаги заменяют до заправки, не дожидаясь дефектов на профиле. При правильном уходе ресурс стойки превышает 10 лет, а качество CFRP-профиля остаётся стабильным от партии к партии.

Частые вопросы

Нужна ли отдельная стойка, если уже есть GFRP-линия?

Для серийного CFRP — да, желательно выделенная зона или линия. Для опытных партий возможна модернизация существующей стойки с заменой направляющих и добавлением ESD.

Какой дозатор нужен для CFRP?

Дозатор смолы с точностью ±1–2 %, подогрев компонентов, малый объём мёртвых зон в смесителе.

Как резать углеродный профиль?

Летающая пила с алмазным диском и аспирацией углеродной пыли.
