Применение профиля «лист»
Пултрузионный лист используется в областях, где важны лёгкость, прочность, коррозионная стойкость и электроизоляция:
- обшивка корпусов оборудования и технологических емкостей;
- панели для транспорта;
- электроизоляционные перегородки и экраны;
- химически стойкие облицовочные панели;
- строительные опалубки и защитные экраны.
Для плоских профилей важны ширина и толщина по всей длине, отсутствие коробления и минимальный брак.

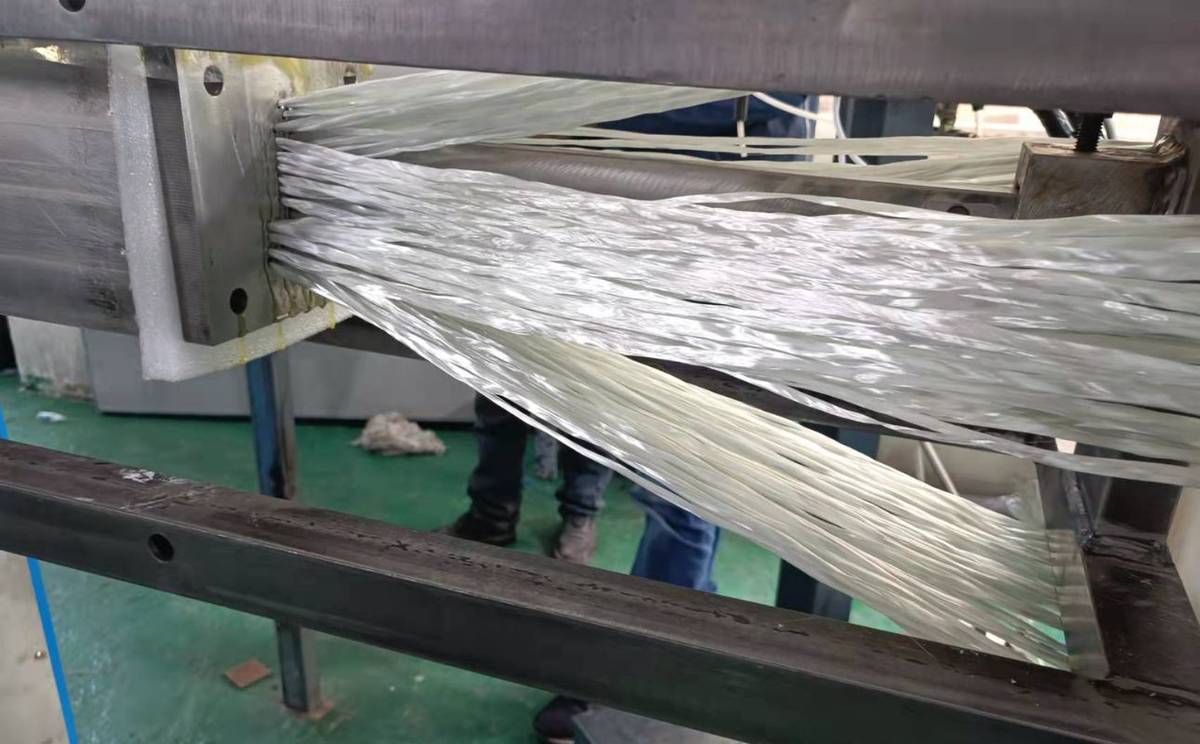

Конструктивные особенности формы / матрицы
Форма для листа представляет собой широкую щелевую матрицу с точно выверенным зазором между верхней и нижней частями. Конструкция должна обеспечивать равномерный нагрев по всей ширине, исключать перепады температуры и предотвращать коробление изделия при отверждении.
| Параметр | Типовое решение |
|---|---|
| Тип формы | Щелевая плоская матрица с разъёмной конструкцией |
| Ширина профиля | До 600 мм стандартно; свыше — по запросу |
| Толщина листа | 1,5–20 мм |
| Точность по толщине | ±0,05–0,1 мм |
| Плоскостность | Контролируется симметрией нагрева и жёсткостью рамы |
| Нагрев | Электрический картриджный или масляный контур |
| Покрытие | Полировка; хромирование по запросу |
| Срок изготовления | 15–30 рабочих дней |
Контроль плоскостности: при выпуске широких листов важны жёсткость нагревательной рамы и симметрия температурных зон. Неравномерный нагрев вызывает внутренние напряжения и коробление. Для широких форм ХАПУЛ применяет усиленную раму нагрева.

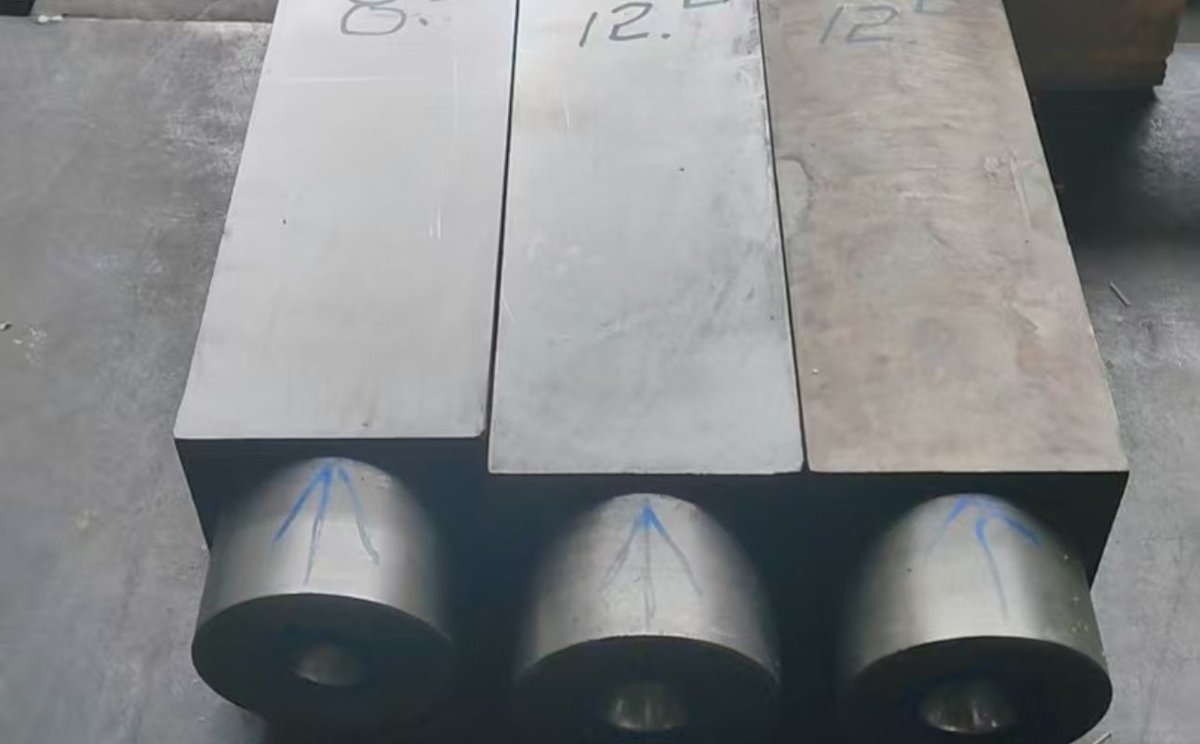

Выбор стали и покрытия
Для форм листа применяются различные марки стали в зависимости от ширины, температуры, абразивности смолы и ресурса.
| Марка стали | Область применения | Преимущества | Ограничения |
|---|---|---|---|
| P20 | Тонкие листы, низкоабразивные смолы, умеренные температуры | Хорошая обрабатываемость, стабильность размеров, низкая стоимость | Ограниченный ресурс при работе с наполнителями и высокими температурами |
| 40Cr | Стандартные листы средней ширины и толщины | Высокая прочность, износостойкость, хорошее соотношение цена/ресурс | Требуется точная термообработка |
| 38CrMoAl | Длительная работа, высокие температуры, агрессивные смолы | Высокая жаропрочность и износостойкость после азотирования | Более длительное изготовление |
| H13 | Широкие листы, интенсивные режимы, высокие механические нагрузки | Устойчивость к термоусталости и деформации под нагрузкой | Наиболее трудоёмкая и дорогая обработка |
Покрытие снижает прилипание полимера и продлевает ресурс. Базовое решение — полировка. Для липких или высокотемпературных систем рекомендуется хромирование.
Технические параметры
| Параметр | Значение / Диапазон |
|---|---|
| Ширина формы | До 600 мм стандартно; крупногабаритные — по запросу |
| Толщина изделия | 1,5–20 мм |
| Длина формы | 600–1800 мм |
| Рабочая температура | 120–180 °C |
| Количество температурных зон | 3–6 зон |
| Точность по толщине | ±0,05–0,1 мм |
| Допуск по ширине | ±0,3–0,5 мм |
| Плоскостность | В пределах требований чертежа |
| Тяговое усилие линии | Согласовывается с серией PT / SV / GT |
| Смолы | Полиэфирные, винилэфирные, эпоксидные |
Технологическая заметка: риск коробления плоских листов возрастает с увеличением ширины и уменьшением толщины. Для минимизации дефектов необходим баланс между скоростью тяги, температурой формы и равномерностью импрегнации ровинга в ванне импрегнации.

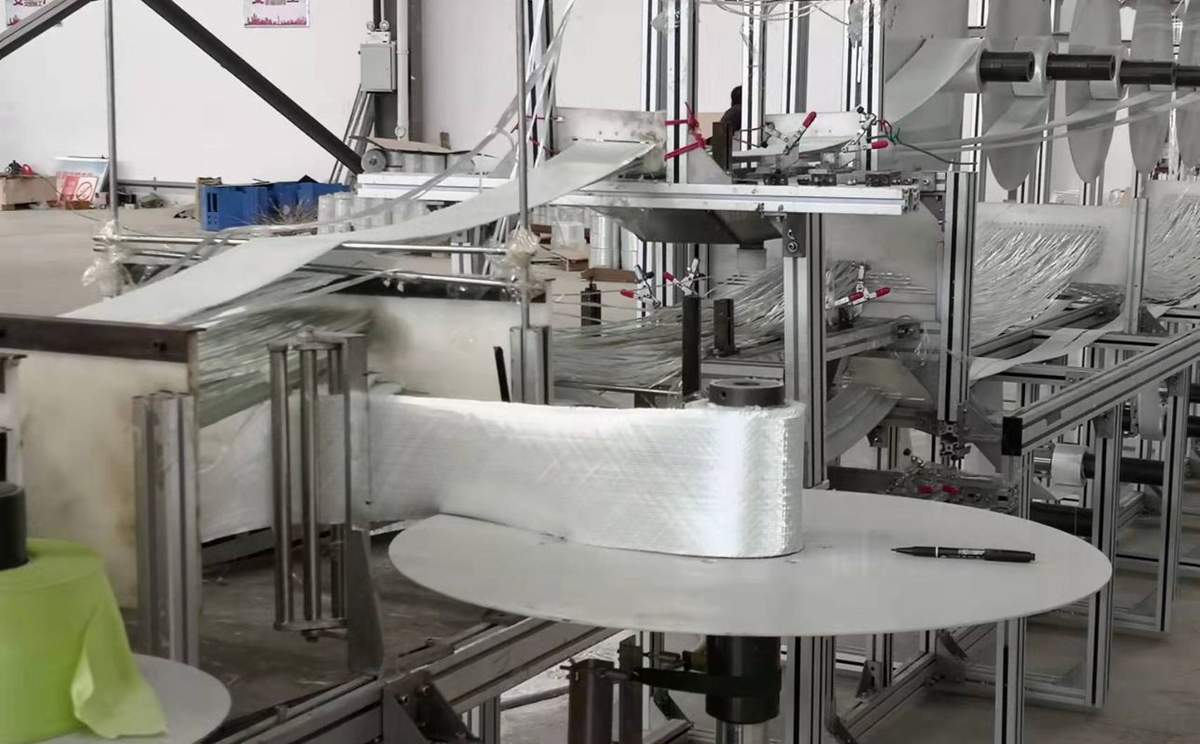

Совместимость с линиями ХАПУЛ (PT / SV / GT)
Форма для листа должна соответствовать тяговому усилию линии. ХАПУЛ выпускает оборудование серий PT, SV и GT.
| Серия линии | Тип тяги | Тяговое усилие | Рекомендуемые листы | Особенности |
|---|---|---|---|---|
| ХАПУЛ-PT | Гидравлическая | 6–60 т | Широкие и толстые листы свыше 400 мм, высокие нагрузки | Классическая гидравлическая тяга, высокое усилие, стабильная работа на больших сечениях |
| ХАПУЛ-SV | Серво-гидравлическая | 20–40 т | Средние листы шириной 200–400 мм, энергоэффективное производство | Серводвигатель снижает энергопотребление более чем на 70 % и шум более чем на 30 %; точный контроль процесса |
| ХАПУЛ-GT | Гусеничная | 3–10 т | Тонкие листы шириной до 200 мм, компактные цеха | Компактная линия для ограниченной площади; цифровой контроль тяги, температуры и усилия зажима |
ХАПУЛ проектирует комплект форма + линия, чтобы исключить узкое место на производстве. При замене формы на существующей линии проверяются размеры креплений, мощность нагрева и тяговые характеристики.
Что нужно для расчёта
Для расчёта формы необходимы:
- чертёж или 3D-модель с указанием ширины и толщины (DWG, PDF, STEP);
- допуски по ширине, толщине и плоскостности;
- тип смолы, катализатор и режим отверждения;
- материал ровинга (стекло, базальт, углерод);
- планируемая скорость линии;
- требования к поверхности и режим эксплуатации.
Без чертежа возможна только ориентировочная оценка. Полные исходные данные позволяют рассчитать температурный профиль, тяговое усилие и ресурс формы. Запрос можно оставить в разделе /zapros-kp.
Типовые дефекты и как их избежать
| Дефект | Причина | Решение |
|---|---|---|
| Коробление листа | Неравномерный нагрев, внутренние напряжения | Симметричные температурные зоны, усиленная рама, правильная скорость |
| Неравномерная толщина | Износ щели, перекос пластин | Контроль зазора, качественная обработка и сборка |
| Пузыри и расслоения | Неполная пропитка, высокая скорость | Настройка ванны импрегнации и температурного профиля |
| Царапины на поверхности | Налипание смолы, загрязнение формы | Регулярная очистка и полировка, хромирование при необходимости |
| Волнистость по краям | Несоответствие тяги ширине профиля | Подбор линии серии PT или SV с достаточным усилием |
Правильно спроектированная форма снижает вероятность коробления.
Обслуживание и ресурс формы
Ресурс формы зависит от ширины профиля, стали, температуры и ухода. При стандартных режимах форма из P20 выдерживает 30 000–50 000 м, 40Cr — 50 000–80 000 м, H13 и 38CrMoAl — свыше 100 000 м.
Регулярная очистка рабочих поверхностей, контроль температурных зон и осмотр после 500–1000 ч работы продлевают ресурс формы. Рекомендуется:
- ежедневная очистка рабочих поверхностей от остатков смолы;
- контроль зазора между пластинами;
- проверка равномерности нагрева по ширине;
- периодическая полировка и восстановление покрытия;
- хранение в сухом помещении при стабильной температуре.
При износе формы возможно восстановление перешлифовкой плоскостей и нанесением покрытия.
Почему заказывают у ХАПУЛ
ХАПУЛ специализируется на производстве пултрузионного оборудования и форм для FRP-профилей. Компания изготавливает формы под конкретные размеры и режимы, обеспечивая контроль ширины, толщины и плоскостности листа. Преимущества работы с ХАПУЛ:
- индивидуальный расчёт по чертежу заказчика;
- подбор стали и покрытия под режим работы;
- усиленная рама нагрева для широких листов;
- комплектная поставка с линиями PT, SV, GT;
- техническая поддержка и помощь в запуске.
Частые вопросы
Какую максимальную ширину листа можно выпускать на формах ХАПУЛ?
Стандартная ширина составляет до 600 мм. Более широкие листы рассчитываются индивидуально с усиленной рамой нагрева.
Как контролируется плоскостность листа?
Плоскостность обеспечивается симметрией нагрева, жёсткостью рамы и балансом скорости с температурой.
Можно ли получать лист с текстурированной поверхностью?
Да. Текстура наносится на рабочие поверхности формы при изготовлении. Тип текстуры согласовывается с заказчиком.
Как часто нужно менять форму для листа?
Срок службы зависит от материала стали и режима. При соблюдении обслуживания ресурс составляет от 30 000 до 100 000 погонных метров.
